非金属线切割加工机
  • LT 35

『LT非金属线切割机』

SIC碳化硅线切割机
单线式切割,可读取CAD/CAM图形加工.

应用切割:半导体材料、碳化硅(SIC)、氮化硅(Si3N4)、单晶、硅晶体、石英及硅片、光学玻璃、陶瓷玻璃、石墨、玉石、陶瓷、均可切割成型

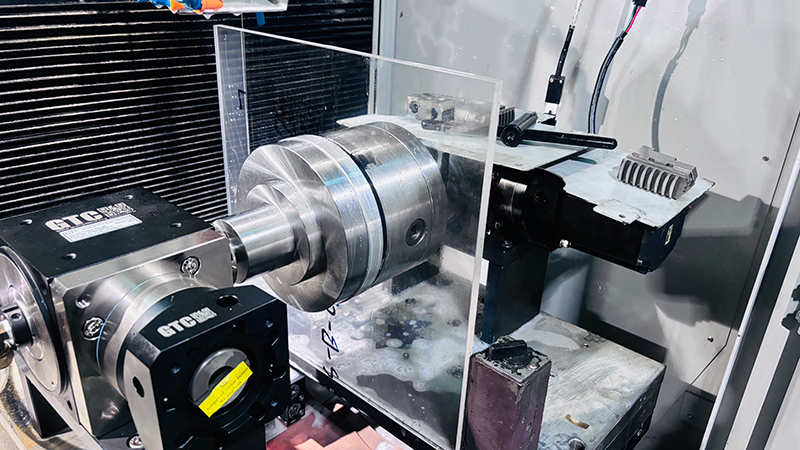

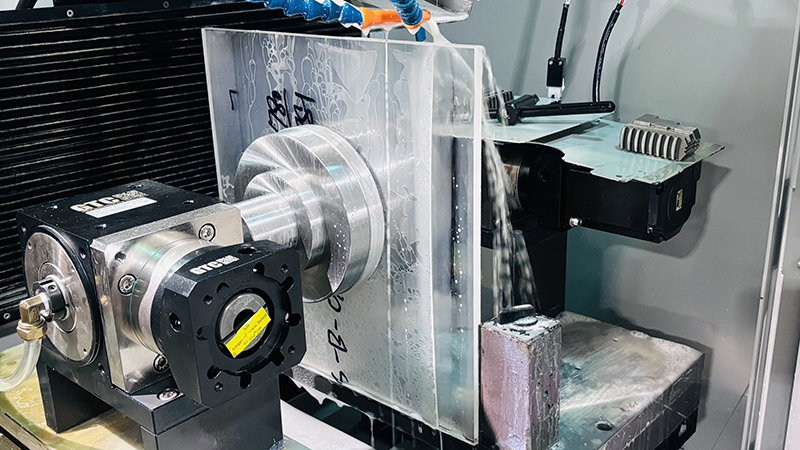

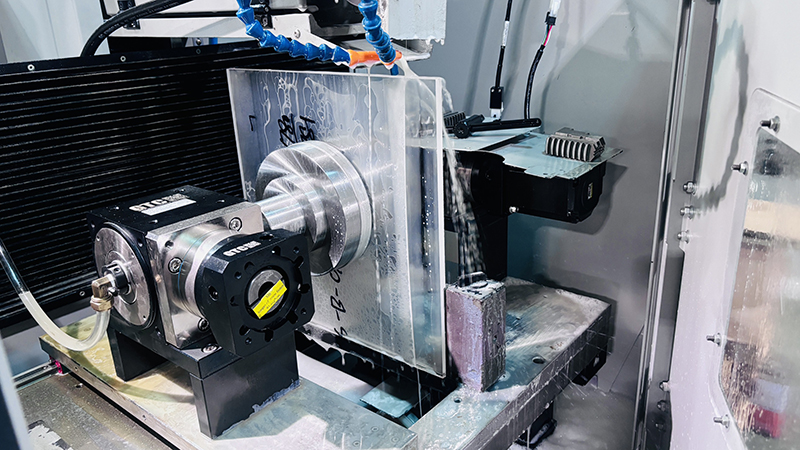

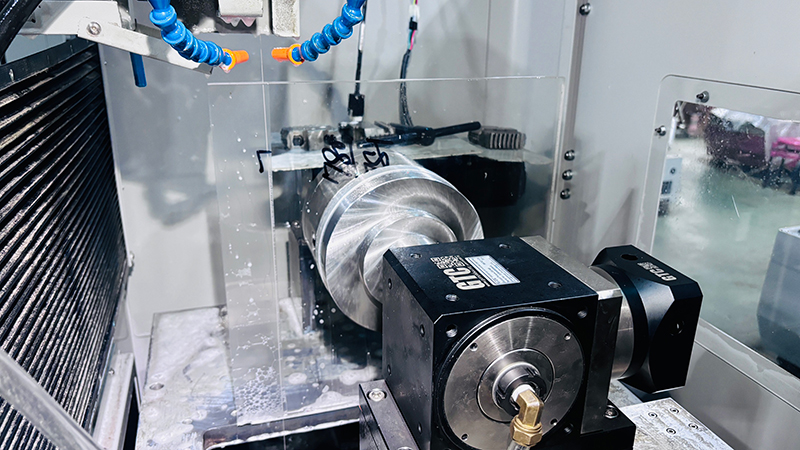

非金属切割样品:




客户使用LT-45：

氮化硅

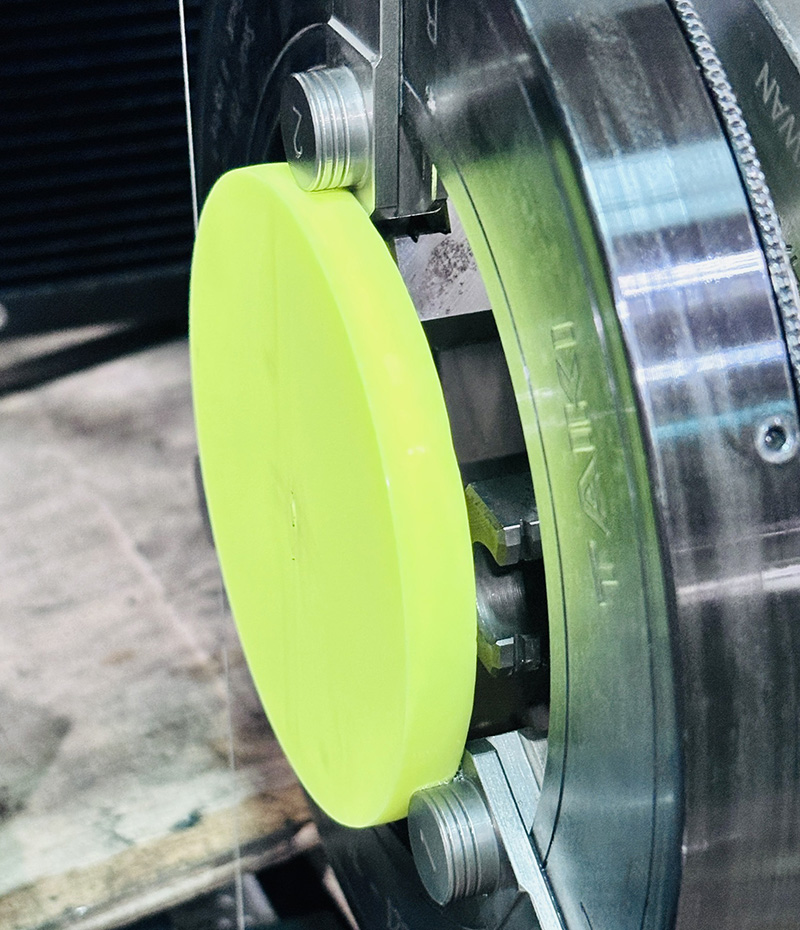

陶瓷玻璃4吋




机械规格

型别 \ 规格 LT45

工作水槽
(W×D)

mm

1100×670

工作台面积(X×Y)

mm

800×550

工作台行程(X×Y)

mm

500×400

Z轴最大加工高度

mm

300(可选配加高)

最大工件尺寸(W×D×H)

mm

500×400×300

最大加工件重量

kgs

400

金钢线直径

mm

Ø0.33~Ø0.42

外型尺寸(W×D×H)

mm

1950×1470×2000

包装尺寸(W×D×H)

mm

2000×1710×2245

淨重

kgs

1850
※本公司保有修改机械规格之权利,修改时恕不另行通知.
滤水箱规格
加工液容量 L 120
水箱外型尺寸(W×D×H) mm 900×500×280
电控箱规格
加工精度 mm 0.05
最佳工件表面粗细度 µmRa 1.0
输入电力 KVA 3.0
外型尺寸(W×D×H) mm 900×610×1700
包装尺寸(W×D×H) mm 900×780×2000
净重 kgs 200
※另有其他规格，未能详列，请来电洽询。 ※本公司保有修改规格之权利，修改时，恕不另行通知。


CNC功能

CNC功能
程序编辑方式
在线编辑
NC编辑
3B编辑
DXF编辑、G马
正/逆轨迹加工
自动加工或分段加工
镜像编辑
旋转编辑
模拟编辑
停电记忆
手动数据输入
断线回归或上一点回归
线径补偿
左右刀径补偿
加工路径显示


标准附件:

1. USB、LAN Port 1组
2. 三段过滤水箱 1组
3. 工具箱夹具组 1组
4. 操作手册 1份
5. 金刚线Ø0.33mm 1卷
6. 绝缘导轮 4只
7. 工作台防水罩 1组


标准特殊配件:

1. 机台润滑油路系统
2. X,Y轴线性滑轨组
3. Z轴电动升降
4. 紧丝组装置
5. 立柱板金护罩
